| 產品介紹 |
產品名稱：SK型懸臂式水環真空泵 |
 |
|||||||||||||||||||||||||||||||||||
一、SK型懸臂式水環真空泵概述： SK懸臂式水環真空泵廣泛用于機械、石油、化工、制藥、食品、陶瓷印染、冶金等行業，還特別適合作大型水泵引水用。由于在工作過程中，氣體的壓縮是等溫的，在抽吸具有腐蝕性、易燃、易爆的氣體時，不易發生危險，所以其應用更加廣泛。 二、SK型懸臂式水環真空泵使用范圍： |
|||||||||||||||||||||||||||||||||||
三 、SK型懸臂式水環真空泵的技術參數表： |
|||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||
| 注：SK懸臂式水環真空泵性能表中數據在下列條件下得出： 1、大氣壓力0.1013Mpa(760mmHg) 2、進水溫度15℃ 3、吸入空氣溫度20℃ 4、空氣相對濕度70% 5、性能允許偏差±10% |
|||||||||||||||||||||||||||||||||||

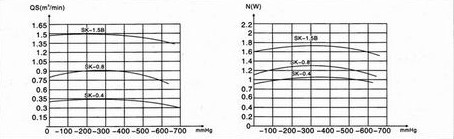

四、SK型懸臂式水環真空泵的性能曲線圖：  |
|||||||||||||||||||||||||||||||||||
| 五、SK型懸臂式水環真空泵結構說明： | |||||||||||||||||||||||||||||||||||

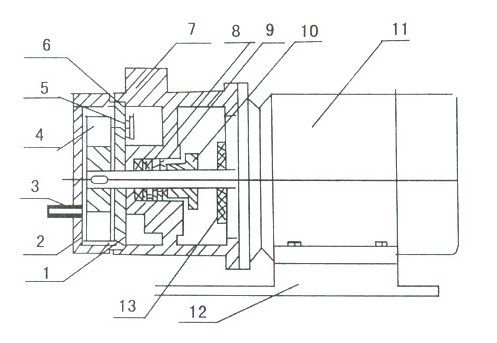

 圖（1）SK型直聯水環式真空泵結構圖 |
|||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||
SK懸臂式水環真空泵的結構如圖（1）所示：主要是由泵蓋、葉輪、泵體組成，泵體上部有進排氣口法蘭，軸偏心裝在泵體內，葉輪用平鍵固定于軸上，葉輪與泵蓋及圓盤間的間隙，用泵體和圓盤之間間的墊子來調整，此間隙決定氣體在泵內由進氣口至排氣口流動中損失的大小。 SK真空泵填料裝在泵體內，密封水經泵體上的針孔流入填料中，葉輪形成水環所需的補充水經由泵體上的彎頭供給，它可與自來水或汽水分離器聯在一起，供給循環水。 在SK懸臂式水環真空泵泵圓盤上排氣孔下面有幾行圓孔，用橡皮球閥關閉，這些孔的作用是當葉片間氣體壓力達到排氣力時，在排氣口之前就將氣體自動放出，因此減少因氣體壓力過大而消耗功率。 |
|||||||||||||||||||||||||||||||||||
| 六、SK型懸臂式水環真空泵的工作原理： | |||||||||||||||||||||||||||||||||||

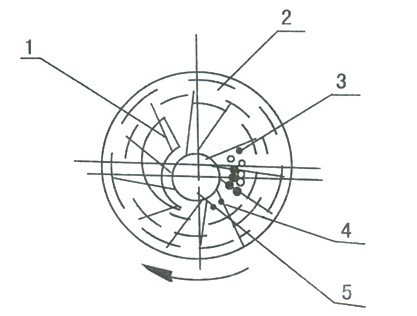

 圖（2）SK型直聯水環式真空泵的工作原理圖
|
|||||||||||||||||||||||||||||||||||
如圖（2）所示，葉輪偏心地安裝在泵體內，SK直聯水環真空泵起動時，向泵內注入一定高度的水，當葉輪旋轉時，水受離心力的作用而在泵體內壁形成一旋轉水環，水環下部內表面與輪轂相切，沿箭頭方向旋轉時，在前半轉過程中，水環內表面逐漸與輪轂脫離，因此在葉片間形成空間并逐漸擴大，內部壓力低于入口處壓力，此時吸入氣體。在后半轉過程中，水環內表面逐漸與輪轂靠近，葉片間的空間容積縮小，氣體壓力高于大氣壓時被排出。如此葉輪反復工作，SK型直聯水環式真空泵就連續不斷地抽吸氣體。 由于在工作過程中，水會隨工作時間的延續而發熱，同時部分水會與氣體一起被排出，因此，工作過程中須不斷地向SK型直聯水環式真空泵內供給冷水，以冷卻和補充泵內消耗的水。 |
|||||||||||||||||||||||||||||||||||
九、SK型懸臂式水環真空泵的安裝尺寸圖： 1、用膠管或塑料管將水咀（見圖1中3）與自來水連接進行供水，并在此供水管路上安裝水閥調節水量。（供水量的大小對其性能有直接的影響） 2、水環泵用來作水泵引水用時，應將吸氣口聯接在水泵的排水口與管路閥門之間。 3、從電機端看泵為逆時針旋轉。（左邊為吸氣口，右邊為排氣）。SK-1.5B為順時針旋轉。 4、水環泵吸氣管道不可有漏氣現象，其地基尺寸以安裝圖或以實物測量進行安裝。 5、若安裝汽水分離器，可參看圖（3）。 |
|||||||||||||||||||||||||||||||||||

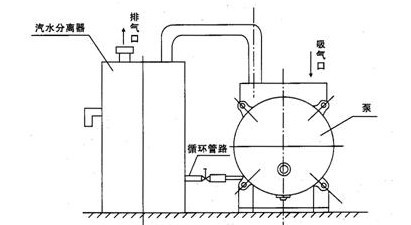

 圖（3）安裝帶有汽水分離器的SK型懸臂式水環真空泵結構圖 |
|||||||||||||||||||||||||||||||||||
十、SK型懸臂式水環真空泵的使用維護： 1、SK水環式真空泵啟動前，須檢查電機旋轉方向是否與泵的旋轉方向相符。啟動真空泵后，再調節進水量的大小，然后檢查填料壓緊是否適當 （填料正常壓緊是能夠使泵中的水成滴的向外漏出），SK-1.5B應先加水再啟動真空泵，再調節進水量的大小，軸承運轉潤滑是否正常。 2、SK型直聯水環式真空泵啟動以后，須觀察是否有振動，細聽泵內是否有雜聲，并測定填料函和軸承溫度（正常軸承溫度不得比環境溫度高出35℃，工作溫度不得高于70℃）若溫度超高，應立即停車檢查原因。 3、SK水環式真空泵作為水泵真空引水用時，其運轉期間將水泵內的空氣全部吸出，直到水泵內吸出水來以后，即開動水泵，待水泵正常工作后將真空泵停車，并將吸氣管路的閥門關閉。 4、SK型直聯水環式真空泵停車順序： （1）關閉進氣管路上閘閥 （2）關閉供水管路上閘閥，停水后不宜立即停泵，應使泵繼續運轉1-2分鐘排出部分工作液。機械密封應先停泵再停水。 （3）關閉電動機。 （4）如果停車時間超過一天，須將SK型直聯水環式真空泵泵蓋底部的螺塞打開，將泵體內水放凈。 5、SK水環式真空泵在下列條件下使用時，應加附屬設備。 （1）被告抽除空氣或氣體中含有灰塵，必須在進氣管上安裝過濾器。 （2）被抽氣體中含有大量蒸氣時，必須在進氣管上安裝冷凝器。 （3）抽除帶有腐蝕性氣體時，在進入泵前必須進行中和。 （4）被抽氣體的溫度超過35℃時，在進入SK水環泵前必須經過冷凝裝置，以保證溫度不超過35℃。 （5）被抽氣體中含有大量液體時，必須在進氣管前裝汽水分離器。 （6）泵的起動電流往往是電機額定電流幾倍，必須配用起動開關。 注：①本公司SK型直聯水環式真空泵隨技術改進等原因，不經預告可變更。 ②本公司SK型直聯水環式真空泵在保修期內不經本單位允許，不得隨意拆卸。 十一、SK型懸臂式水環真空泵起動、停車： |
|||||||||||||||||||||||||||||||||||
SK型懸臂式水環真空泵選型須知： 一、請?zhí)峁┮韵略敿?xì)數據：①SK型懸臂式水環真空泵的產品名稱與型號②SK型懸臂式水環真空泵的真空度要求單位PA或MPA③SK型懸臂式水環真空泵抽速要求單位L/S或M3/MIN④SK型懸臂式水環真空泵的使用與否和工作條件⑤SK型懸臂式水環真空泵的電機功率（KW）⑥SK型懸臂式水環真空泵的轉速（r/min）⑦SK型懸臂式水環真空泵的電壓〔V〕⑧SK型懸臂式水環真空泵的進出口口徑⑨SK型懸臂式水環真空泵的材質要求⑩SK型懸臂式水環真空泵是否帶附件，以便我們的為您正確選型。 二、若已經由設計單位選定我公司的SK型懸臂式水環真空泵的產品型號，請按SK型懸臂式水環真空泵型號直接向公司銷售部訂購。 三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。 |
